产品介绍

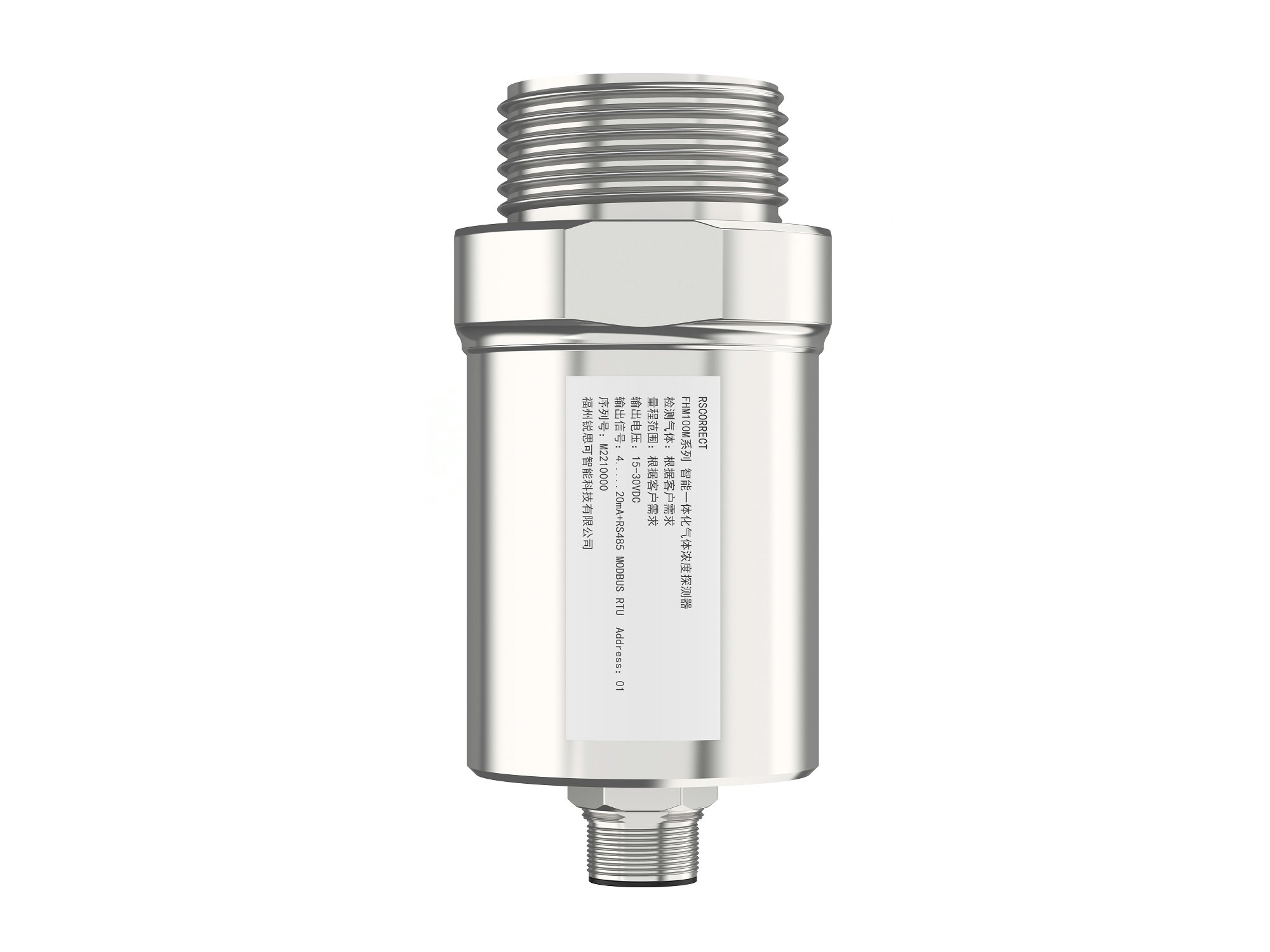

　　FG100M智能一体化丙烷检测仪/丙烷在线检测仪，用于实时在线监测工业环境中的丙烷气体浓度、温度、湿度数据三种数据。FG100M智能一体化丙烷浓度探头，体积小巧方便安装，适合非常多的场合使用。

　　FG100M智能一体化丙烷浓度探头体积小巧，基于进口传感器技术为基础进行设计制造，可准确、稳定提供在工业环境中监测丙烷浓度，为工艺控制提供可靠数据。

　　产品特点

　　传感器（需依据不同气体类型、量程而定，具体可咨询）

　　（电化学法）全进口智能电化学传感器具有高可靠性及稳定性、更强的抗干扰能力

　　（红外法）基于NDIR原理设计的智能微型气体传感器，它利用气体对特定红外光谱的吸收特性进行浓度测量，内部按照双波长光路设计，无氧气依赖性和催化传感器的中毒现象，寿命长，准确度高，性能稳定

　　（PID）全进口抗高湿系列光离子化（PID）传感器，灵敏度极高，能够对上千种挥发性有机物（VOC）做出迅速的响应，同时也不会破坏目标气体，保证目标气体的完整性。

　　（催化燃烧）全进口智能传感器具有高可靠性及稳定性、更强的抗干扰能力，抗中毒能力

　　智能一体化设计，体积小巧节省空间，安装简单、使用各种场合可适用各种场合；

　　独立式，可独立工作，可实时测量目标气体浓度、温度、湿度三合一探头

　　采用不锈钢外壳，可靠坚固耐用

　　采用M12圆形接头5PIN信号输出线，防水便捷；

　　输出工业标准的4-20mA模拟信号、RS485 ModBus RTU 数字信号，可以与PLC、DCS或其它通讯系统装置集成。

　　测量性能

　　量程及分辨率 量程范围需要根据现场需求、客户要求而定

　　具体可咨询

　　检测原理 电化学；非分散红外（NDIR）；光离子化(PID)；催化燃烧；

　　采样方式 自由扩散式，连续采集扩散在空气中的丙烷气体

　　泵吸式，气体一进一出，通过外置气泵，实现泵吸式的检测（气泵选配）

　　重复性/准确度 +/- 2% FSD典型值 ；具体需依据情况而定

　　零点漂移 +/- 2% FSD典型值；具体需依据情况而定

　　响应时间 T90 < 10S典型值；具体需依据情况而定

　　温度传感器 数字传感器;测量范围-40°C---80°C；

　　分辨率0.01°C ；准确度 +/- 0.2°C；

　　湿度传感器 MEMS半导体电容式湿度传感元件；测量范围：0-100%RH;

　　分辨率0.024%RH；准确度 +/-2%RH；响应时间 <8s;

　　继电器 无

　　显示 无

　　执行标准

　　GB3836.1-2010《爆炸性气体环境用电气设备 第一部分：通用要求》

　　GB3836.2-2010《爆炸性气体环境用电气设备 第二部分：隔爆型》

　　GB50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》

　　GB12358-2006《作业场所环境气体检测报警仪通用技术要求》

　　工作环境

　　工作温度 -20°C ~ +60°C

　　存放温度 -20°C ~ +70°C

　　环境湿度 0 to 99% 相对湿度，无凝结

　　环境压力 正常压力

　　输入输出

　　电源 15-30VDC，30mA@24VDC

　　电缆接口 M12圆形接头（凸型），5PIN；信号输出线缆长度标配长度为2米。线缆

　　长度2米--10米可根据要求定制。一端默认为裸线，可选配圆形接头（凹形）。

　　信号输出 同时三种数据输出，过氧化氢（ppm）、湿度（%RH）、温度（T）

　　1、三线制4--20mA模拟信号输出，可接入各种控制系统

　　2、RS485 ModBus RTU数字信号输出

　　3、通过数字信号可接入气体报警控制主机；或接入电脑，通过气体监测平台软件查看平台软件查看

　　接线定义（如下图）

       机械规格

　　外壳材质 主壳体：采用不锈钢，抗腐蚀，坚固耐用

　　防护等级 IP66

　　防爆等级 ExdIICT6 GB

　　尺寸 长度88mm；壳体外径39mm；

　　重量 300g

　　安装方式 螺纹安装 （标配 M30x2）；法兰安装；

　　可定制各种规格安装尺寸。

　　产品尺寸信息

　　产品安装方式--管道安装

　　产品安装方式--壁挂式安装
