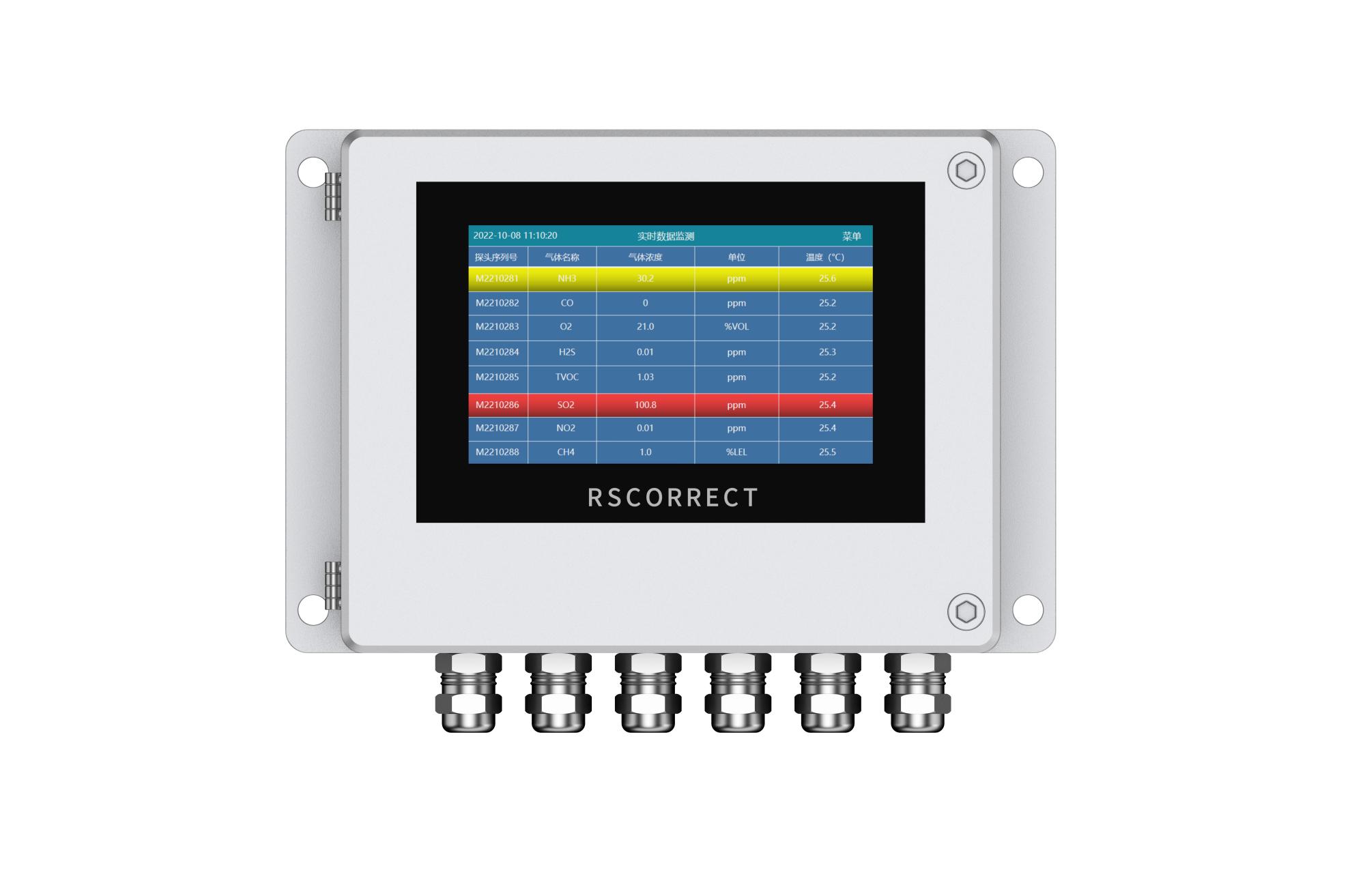

MCT100 气体检测仪集中控制器

产品介绍

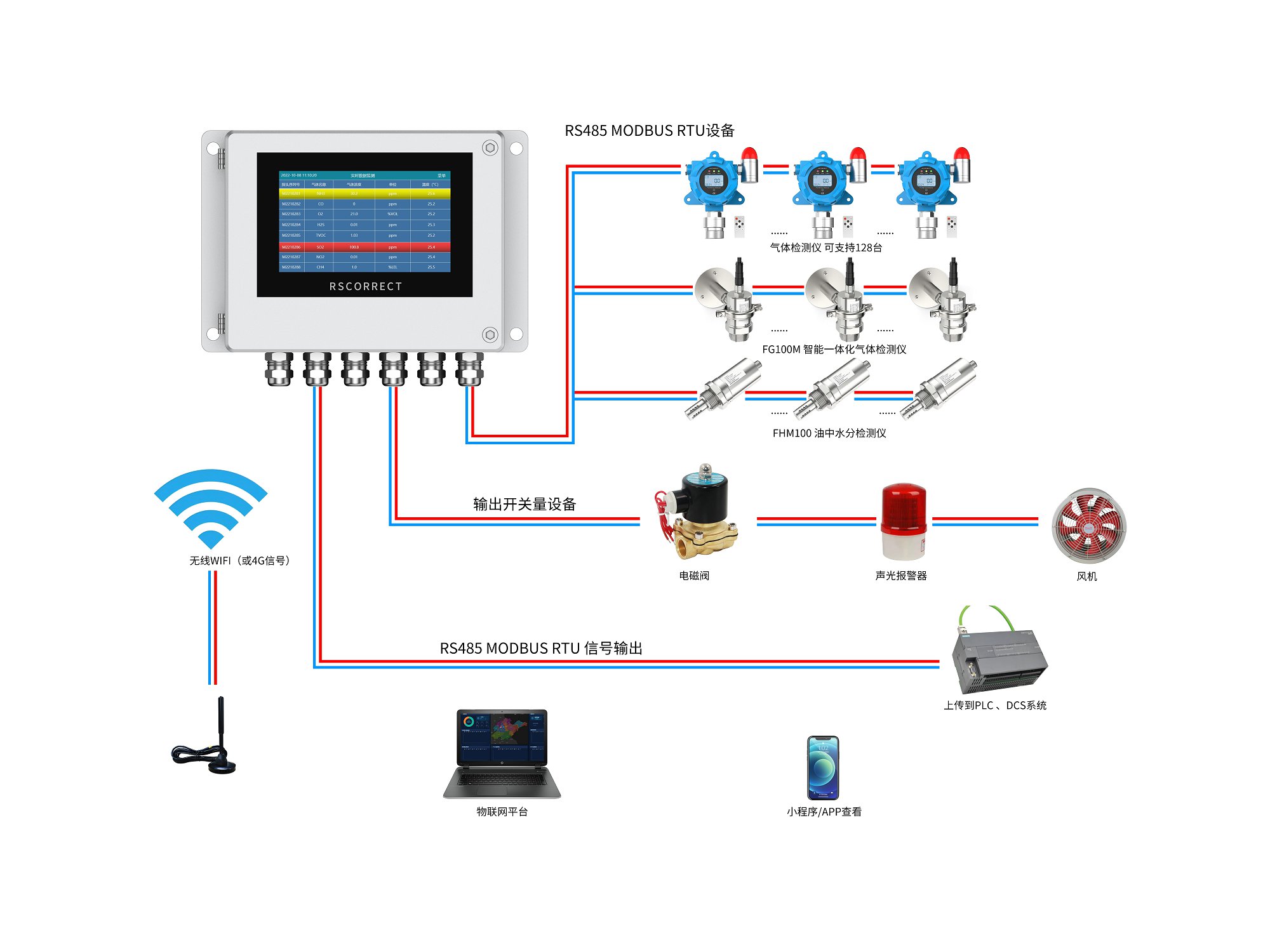

MCT100 气体检测仪集中控制器，用于集中显示、管理、控制多达128路在线检测设备的浓度数值，报警状态、设备状态等参数，可保存监测数据，内置32G存储卡，通过读卡器可将历史数据文件可拷贝到电脑查看。还通过RS485 MODBUS RTU数字信号到上级系统，继电器开关量启动设备、声光报警提示、4G无线信号接入监控平台并在远程实时查看。也可以按客户要求，按照《HJ212-2017 污染物在线监控（监测）系统数据传输标准的协议》，接入当地政府环保监控平台。

MCT100 控制器采用一体化铝合金，表面抗氧化及喷砂处理，坚固耐用，使得各种工业环境中也能满足要求。采用壁挂式安装，模块化设计，简单易用。有超大LCD直观显，操作员通过触摸屏即可实现对气体检测系统轻松高效的配置、操作和维护。

产品特点

5寸彩色液晶触摸屏显示可轻松实现系统的配置、操作和维护

采用铝合金外壳，抗氧化及喷砂处理，可满足各种场合。

智能模块化设计，可扩展性强、能够对系统进行定制从而满足特殊应用需求

可管理128路设备

可选配输出4G无线信号，接入公司的物联网平台，在远程移动设备上实时查看，设备异常时可推送消息。

可输出RS485 MODBUS RTU数字信号，可接入各种工业控制系统

可选配输出开关量信号，控制风机、电磁阀等各种设备

内置32GB SD卡，可存储历史数据。并可拷贝到PC端进行查看、打印及二次处理

工作环境

工作温度     -20°C ~ +60°C

存放温度           -20°C ~ +70°C

环境湿度     0 to 99% 相对湿度，无凝结

环境压力     正常压力

输入输出

输入电源    15-30VDC

输出电源    24VDC.传感器电源可由集中控制器直接提供

电缆接口 8个M12*1.5格兰头 可接电缆直径4-8mm

信号输入 最多128路RS485设备接入

信号输出    RS485数字信号输出

                 4G无线信号输出，可接入公司的物联网平台，移动设备上实时查看（选配）

                3路开关量型号输出（选配）

               声光报警器（选配）

机械规格

外壳材质            主壳体：铝合金，表面抗氧化及喷砂，抗腐蚀，坚固耐用

防护等级         IP65

防爆等级        ExdIICT6 GB

尺寸              206*140*60

重量             2000g

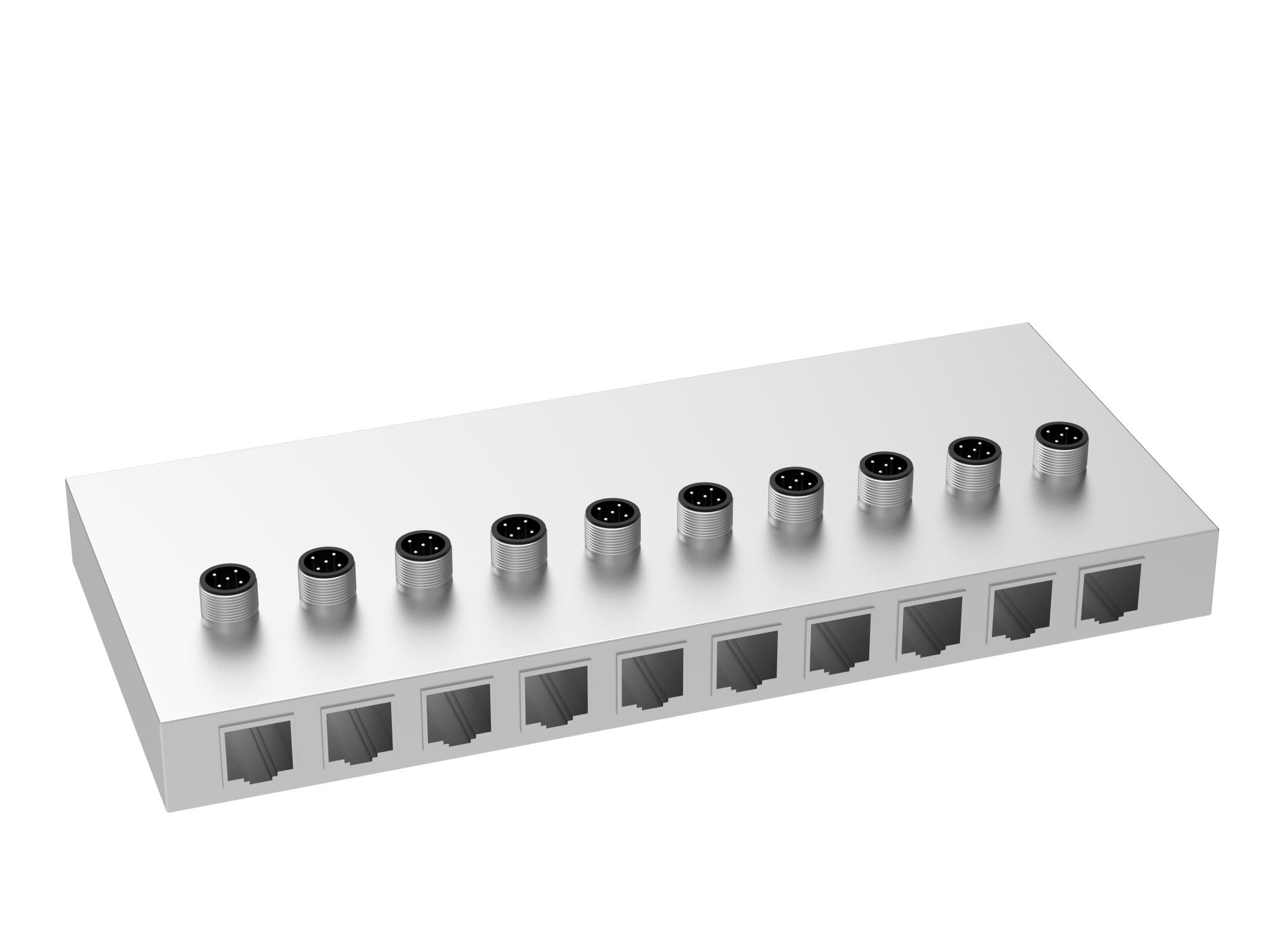

RSC-C01 级联通讯模块

为方便集中管理多路检测仪而不需要繁琐的接线，RSC-C01 级联通讯模块可快速方便级联多台设备，而且可多块模块进行级联。每个通讯模块可接8个气体检测仪，所有连接线都通过航空插头进行插拔即可，无须接线。通过通讯模块，可级联128路气体检测仪。多个模块之间级联只要用普通的网线即可级联起来。

工作环境

工作温度     -20°C ~ +60°C

存放温度           -20°C ~ +70°C

环境湿度     0 to 99% 相对湿度，无凝结

环境压力     正常压力

输入输出

输入电源    15-30VDC

电缆接口 M12圆接头（航空插头）/RJ45网口

信号输入 8路气体检测仪设备输入

信号输出    级联到上一级系统，如控制主机

机械规格

外壳材质            铝合金/ABS

尺寸              235*110*25

RSC-M12-5 通讯线电缆线

RSC-M12-5-A-BCD

A:表示线的长度，可定制1-100米

B表示接头的个数，1表示一端接头，一端为裸线；2表示两端都是接头

C: 1表示母座，2为插针（公）

D:1表示接头与线呈180°，即平的；2表示接头与线呈90°，即直角

正常标配的为RSC-M12-5-2-111即可。
